Vi tilbyder et komplet udvalg af roterende og lineære etiketteringsmaskiner – inklusive 12/16/24-station hotmelt OPP-modeller og 4/6/8/12/16/24-station klæbende klistermærkevarianter – designet til drikkevare-, kosmetik-, farmaceutiske og daglige kemiske anvendelser.

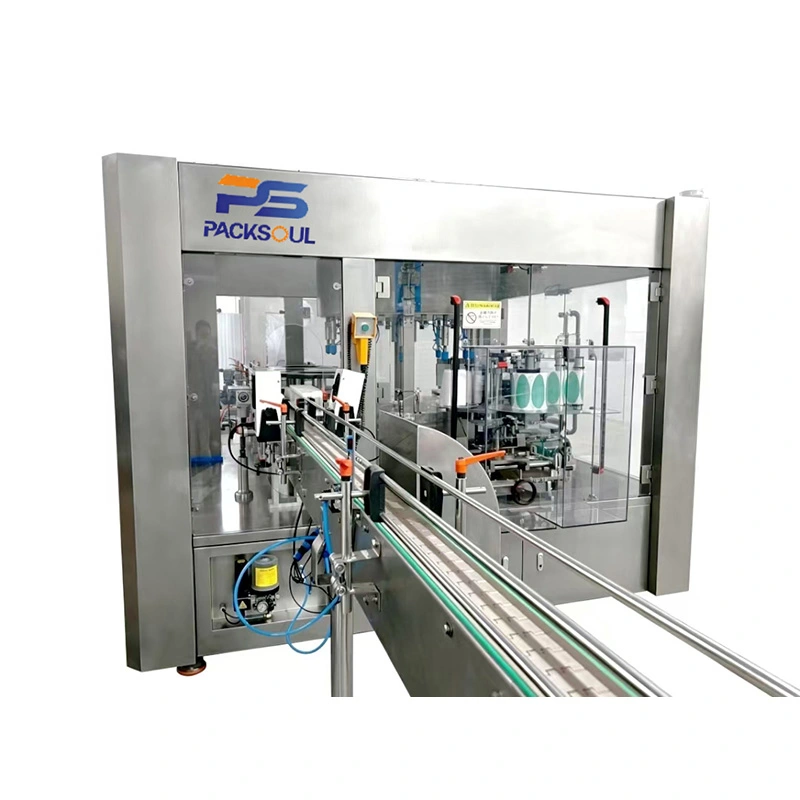

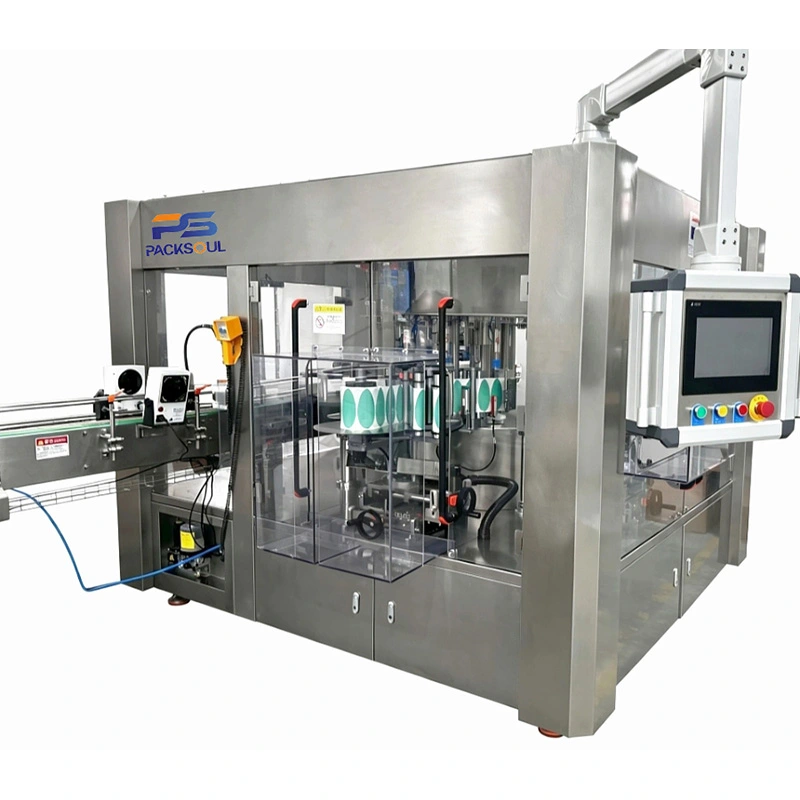

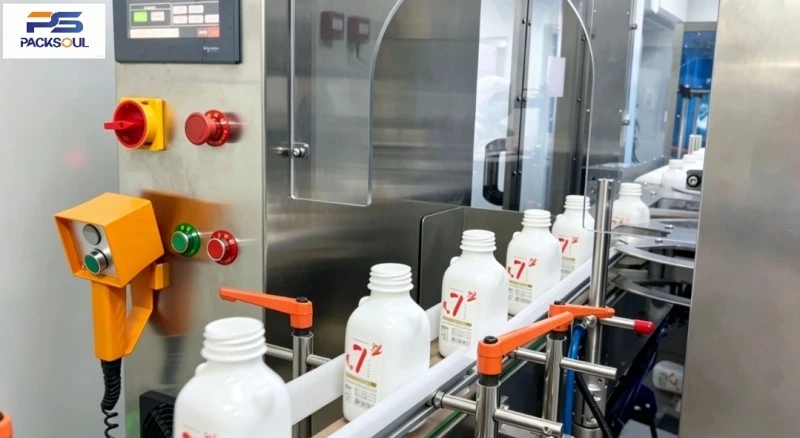

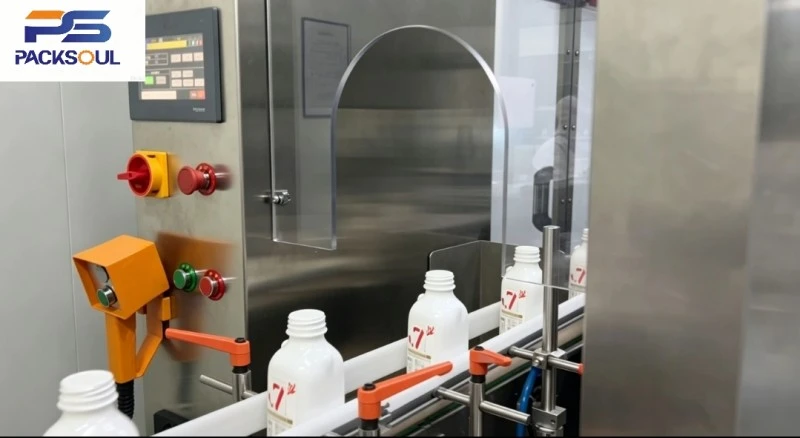

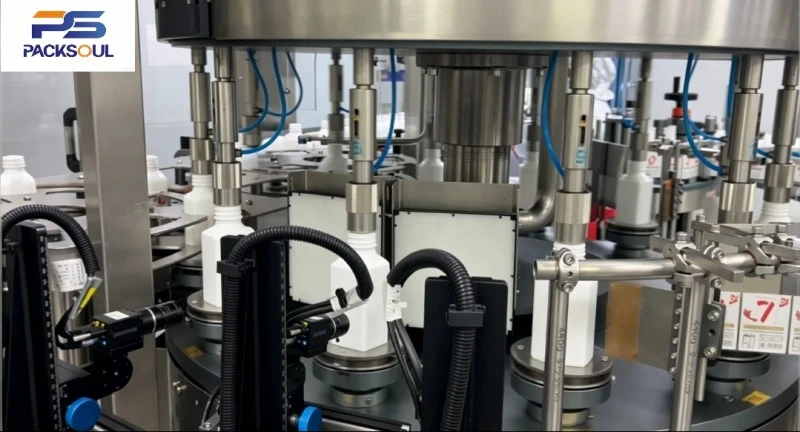

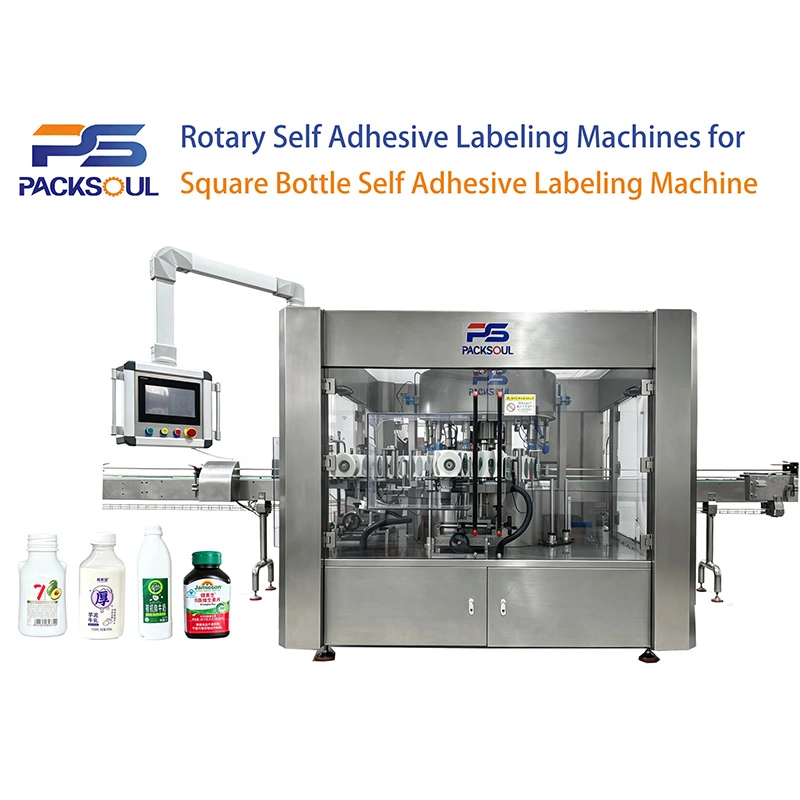

Square Bottle Self Adhesive Labeling Machine er en højhastigheds automatisk etikettemaskine designet til firkantede, rektangulære og flade firkantede beholdere. Den understøtter enkeltside-, dobbeltside- og multiside-hjørnemærkning.

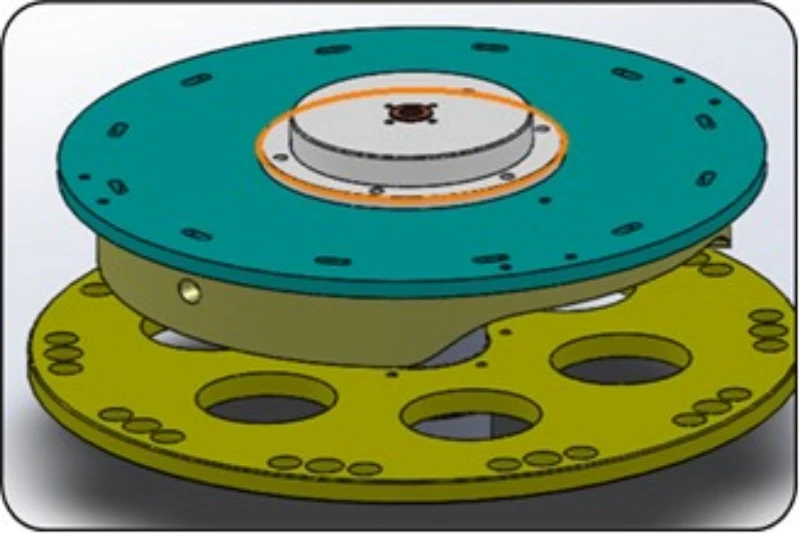

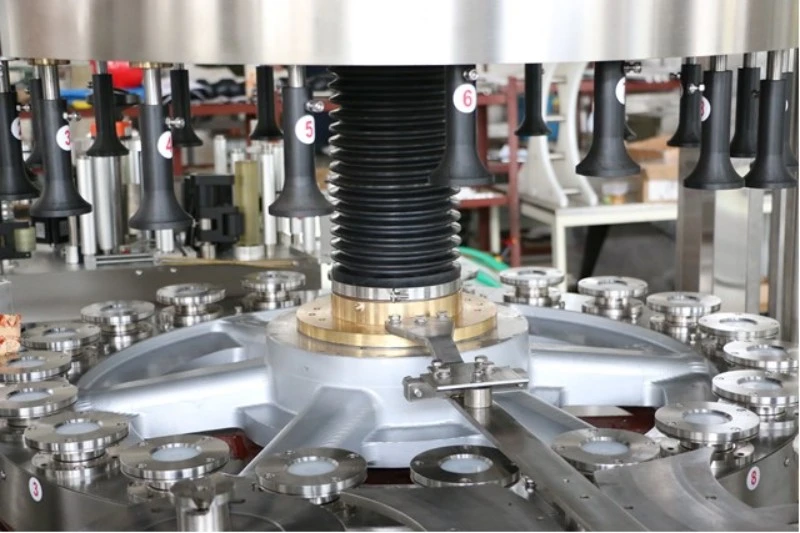

Maskinen består af en base, transportørsystem, drejebord, dobbelte mærkningsstationer, servopositioneringsarmaturer og elektrisk kontrolsystem. Højpræcisions stjernehjulsadskillelse og 12 uafhængige servo-armaturer placerer sikkert hver flaske, hvilket sikrer nøjagtig mærkning på hjørner og sideflader.
Maskinen kan fungere uafhængigt eller integreres med påfyldnings- og afdækningslinjer til produktion af store mængder.

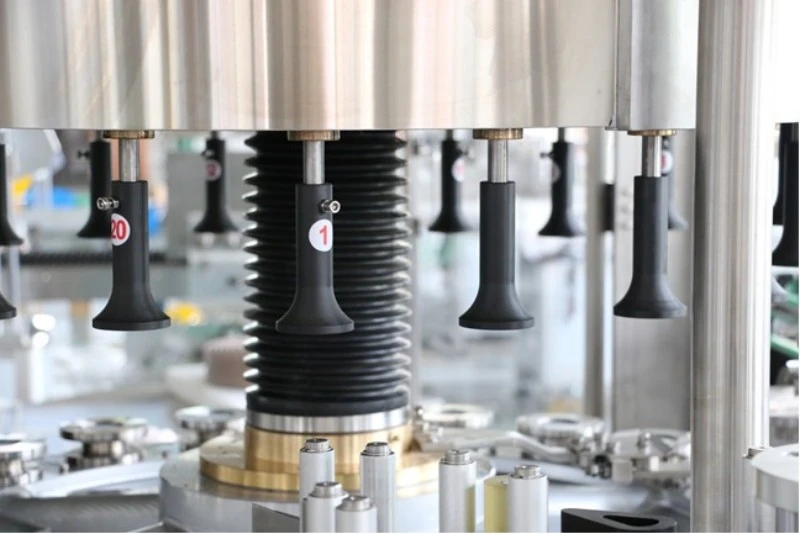

Hver station bruger et uafhængigt servodrevet armatur til stabil flaskepositionering og jævn, støjsvag drift ved høj hastighed.
Understøtter nøjagtig mærkning på flaskens sider og hjørner. Specielle armaturer hjælper med at holde lange etiketter flade og fri for rynker.
Mærkningshovedet understøtter justering i flere retninger. Værktøjsfri justering gør flaskeskift hurtigt og nemt.
Det opgraderede etiketfremføringssystem giver stabil spænding og jævn etiketpåføring, hvilket reducerer bobler og rynker.
Servodrevet etiketfremføring sikrer nøjagtig og stabil etiketdispensering. Enkel automatisk styring gør betjeningen nem.
De vigtigste maskinkomponenter udvikles og fremstilles internt. Reservedele er let tilgængelige for nem vedligeholdelse.
CNC-bearbejdede dele og en støvtæt, vandtæt struktur sikrer stabil drift i fugtige produktionsmiljøer.
Systemet overvåger flaskeflowet og registrerer flaskestop. Maskinen stopper automatisk, når der opstår unormale forhold, eller sikkerhedsdøren åbnes.
| Model | PSR-B120 |
| Mærkningshastighed | 12000 BPH (flasker i timen) |
| Beholderens diameter | 30-100 mm (Baseret på flaskens bunddiameter; tilpasning påkrævet for større størrelser) |
| Containerhøjde | 100-400 mm |
| Maksimal etikethøjde | 200 mm |
| Maksimal etiketbredde | 300 mm |
| Etiketrullestørrelse | Indvendig diameter: Φ76,2 mm; Udvendig diameter: Φ400 mm |
| Overordnede maskindimensioner | 4000 L × 2500 B × 2000 H mm |
| Arbejdsbord Højde | 1000 ± 50 mm (kan tilpasses) |

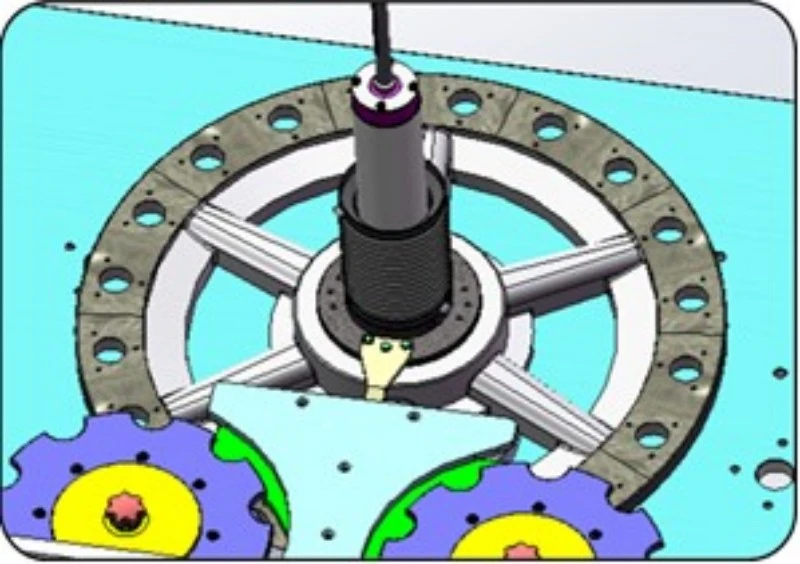

PACKSOUL firkantet flaske selvklæbende etiketteringsmaskine bruger et roterende stjernehjulspositioneringssystem og servostyret etiketfremføring. Flasker adskilles og føres ind i rotationsstationen på en velordnet måde. Servo-armaturerne holder og placerer sikkert hver flaske, mens de 12 uafhængige servo-armaturer justerer flaskevinklen i henhold til det forudindstillede program.
Positioneringssystemet registrerer flaskens position og styrer servosystemet for nøjagtig vinkeljustering. Den servodrevne etikettestation fremfører etiketterne, mens etiketteringsbørsten for hjørner udglatter etiketterne på siderne og hjørnerne. Efter mærkning tømmes flaskerne af stjernehjulet. Hele processen kører automatisk.
Denne selvklæbende etiketteringsmaskine til firkantede flasker er velegnet til mærkning af store mængder af firkantede og rektangulære beholdere i forskellige industrier.
Drikkevareindustri: Firkantede juiceflasker, krydderflasker og tedrikflasker.
Personlig plejeindustri: Firkantede shampooflasker, flade firkantede kropsvaskeflasker og duftbeholdere.
Farmaceutiske og sundhedsprodukter: Firkantede orale væskeflasker og sundhedsproduktflasker.
Kemisk industri: Firkantede reagensbeholdere og små kemiske tromler.
Maskinen er velegnet til kontinuerlige produktionslinjer med høj hastighed. Specialløsninger fås til specielle flaskeformer.
Rengør transportkæden, stjernehjulene, mærkningshovedet og fotoelektriske sensorer dagligt. Fjern etiketrester og støv.
Kontroller regelmæssigt servomotorerne og servodrevene. Juster flaskeholderne og mærkningspositionen efter behov.
På fugtige værksteder skal du jævnligt affugte el-skabet.
Vask ikke el-kabinettet eller servomotorerne direkte med en højtryksvandpistol.
Ved langvarig nedlukning skal etiketrullens spænding og flaskefiksturets tryk slippes for at forhindre deformation og opbygning af klæbemiddel.
Kontroller regelmæssigt sikkerhedsafskærmninger, sikkerhedsdørslåse og armaturåbnings- og lukkesystem.

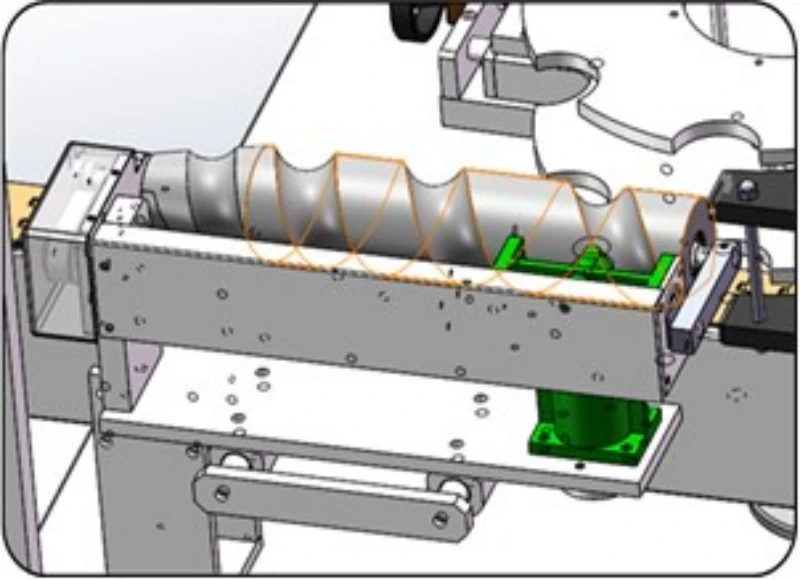

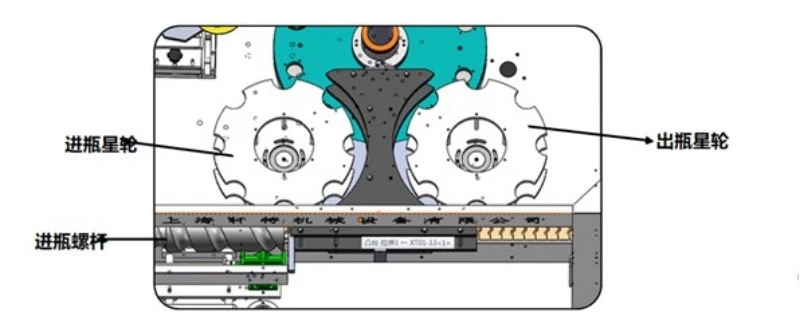

Firkantede flasker tilføres af transportøren, og indføringsskruen adskiller dem jævnt.
Indføringsstjernehjulet overfører flaskerne jævnt til rotationsstationen.

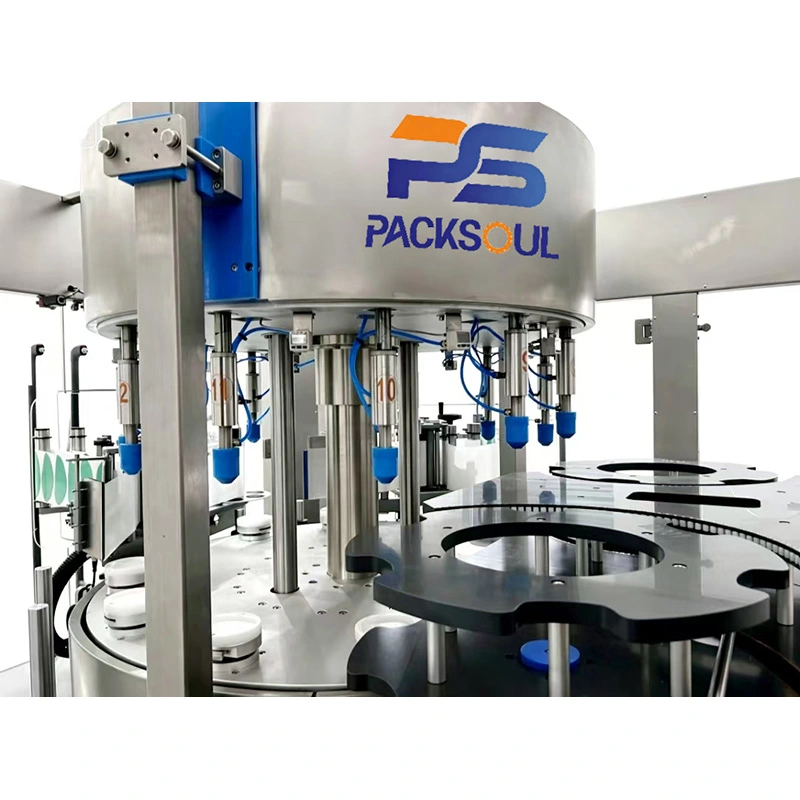

Servoholderen lukker og holder flasken fra alle sider, hvilket korrigerer flaskevinklen.
Servopositioneringssystemet registrerer flaskens position og justerer vinklen.
Servoholderen drejer flasken til den forudindstillede etiketposition og låser den på plads.

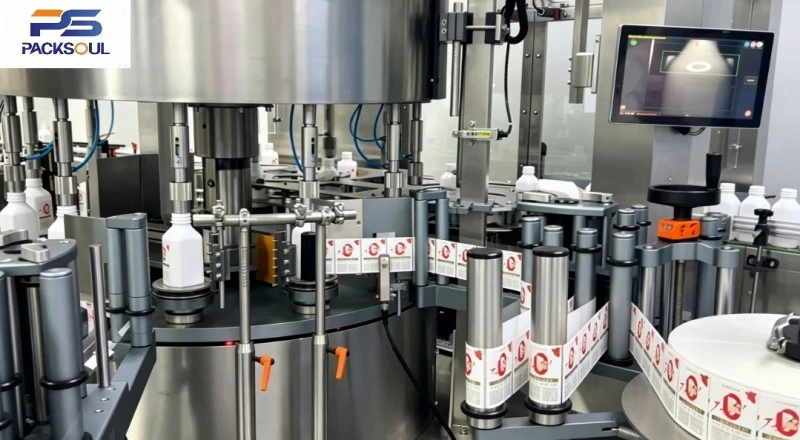

Servomærkestationen fremfører etiketten, og hjørnebørsten presser den fast på siderne og hjørnerne.
De mærkede flasker tømmes af udløbsstjernehjulet og går videre til næste proces.
| Ingen. | Komponentnavn | Mærke |
| 1 | HMI | Schneider (Frankrig) |
| 2 | Servo motor | Schneider (Frankrig) |
| 3 | Servodrev | Schneider (Frankrig) |
| 4 | Hovedmotor | Schneider (Frankrig) |
| 5 | Transportør motor | Transky (Italien) |
| 6 | PLC | Schneider (Frankrig) |
| 7 | Frekvensomformer | Schneider (Frankrig) |
| 8 | Frekvensomformer | Schneider (Frankrig) |
| 9 | Transparent etiketsensor | LEUZE (Tyskland) |
| 10 | Objektdetektionssensor (reflekterende fotoelektrisk type) | SYG (Tyskland) |
| 11 | Detektion fotoelektrisk sensor (reflekterende type) | SYG (Tyskland) |
| 12 | Nærhedsafbryder | SYG (Tyskland) |
| 13 | Skift af strømforsyning | MW (Taiwan, Kina) |
| 14 | Universal skiftekontakt | MOELLER (Tyskland) |
| 15 | Nødstopkontakt | Schneider (Frankrig) |
| 16 | Jordlækagestrømafbryder | Schneider (Frankrig) |
| 17 | Miniature afbryder | Schneider (Frankrig) |
| 18 | AC kontaktor | Schneider (Frankrig) |
| 19 | Roterende encoder | Nemicon (Japan) |
| 20 | Elektrisk glidering | Senring |
| 21 | Trykmåler | Panasonic (Japan) |
| 22 | Vision kamera | Hikvision |
1. Alle elektriske komponenter opfylder CE-standarder.
2. Maskinen er CNC-præcisionsbearbejdet med streng tolerancekontrol for stabil og støjsvag drift. Den firkantede flaskemærkningsmaskine er specielt testet til flaskeholder og hjørnemærkning.
3. Hver maskine gennemgår kontinuerlig test uden last før forsendelse, herunder mærkningsnøjagtighed, servodrift og sikkerhedsstopfunktioner.
4. Maskinen har et lukket støvtæt og korrosionsbestandigt design med et 304 rustfrit stålhus for længere levetid.
De fleste roterende etiketmaskiner er designet til runde flasker og kan have problemer som flaskebevægelser, etiketrynker i hjørner og placeringsfejl, når de bruges til firkantede flasker. PACKSOUL Square Bottle Selvklæbende Labeling Machine er specielt designet til firkantede flasker. Hver station har et uafhængigt servoarmatur og programmerbar elektronisk cam, med justerbare parametre for nøjagtig dobbeltside- og hjørnemærkning.
12 uafhængige servoarmaturer holder firkantede flasker stabile under højhastighedsdrift og sikrer jævn mærkning på tværs af hjørner.
Alle metalplader og bearbejdede dele er produceret internt. Reservedele holdes på lager for hurtig levering og service.
Hurtigt skiftende modulære armaturer tillader let flaskeskift uden værktøj, hvilket reducerer produktionsnedetiden.
Sikkerhedslåsesystem stopper automatisk maskinen i tilfælde af flaskestop eller døråbning, hvilket reducerer produkt- og maskinskader.
Støvtæt og vandtæt design muliggør stabil drift i fugtige fødevare- og personlig plejemiljøer.

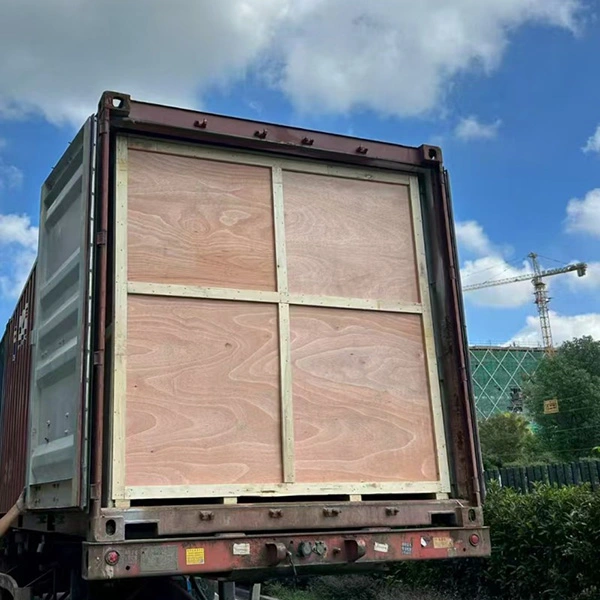

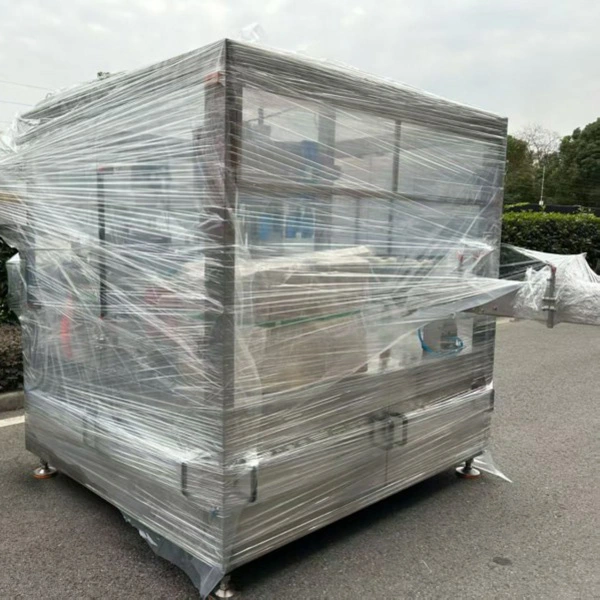

Desinfektionsfri trækasser i eksportkvalitet bruges til sikker langdistance-sø- og lufttransport med beskyttelse mod stød og fugt.
Bevægelige nøgledele er forstærket separat for at forhindre forskydning under transport.
Pakkelister, kontrolrapporter, overensstemmelsesattester og eksporttolddokumenter følger med forsendelsen.
FOB, CIF og DDP vilkår er tilgængelige.
Ingeniører kan sørge for installation på stedet og justere maskinen baseret på faktiske kvadratiske flaskeprøver. Fuld produktionslinjeintegration og idriftsættelse er også tilgængelig.
Onsite træning dækker maskindrift, flaskeskift, parameterjustering, grundlæggende fejlfinding og daglig vedligeholdelse. Manualer, billeder og videoer leveres.
Maskinen leveres med 1 års garanti. Der ydes gratis reparation for ikke-menneskeskabte fejl i garantiperioden. Livsvarig vedligeholdelse er tilgængelig efter garantien, med dele opkrævet separat.
Fjernunderstøttelse af video er tilgængelig til fejlfinding. Ingeniører kan arrangeres for onsite support til komplekse problemer. Almindelige reservedele holdes på lager og afsendes normalt inden for 3 hverdage efter ordrebekræftelse.
Servicejournaler føres, og vores teknikere følger løbende op på maskinens drift og yder produktions- og vedligeholdelsessupport.
PackSoul har stor erfaring med roterende etiketteringsudstyr til industriel produktion. Vores firkantede flaskeetiketteringsmaskiner bruges på oversøiske markeder i Europa, Sydøstasien, Mellemøsten, Sydamerika og Afrika.

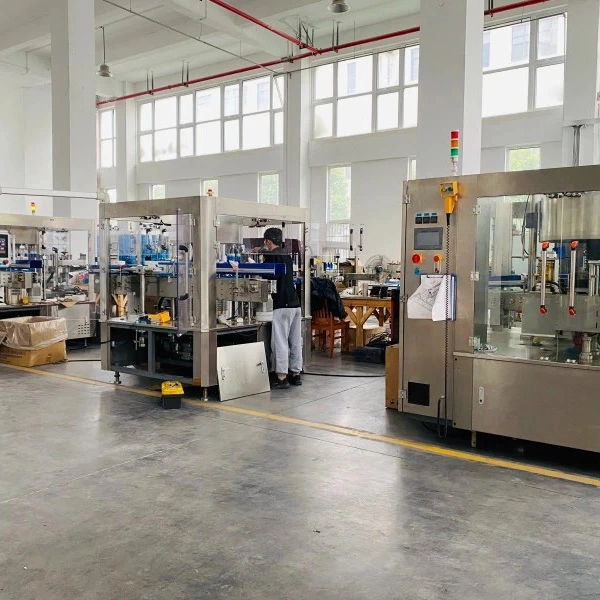

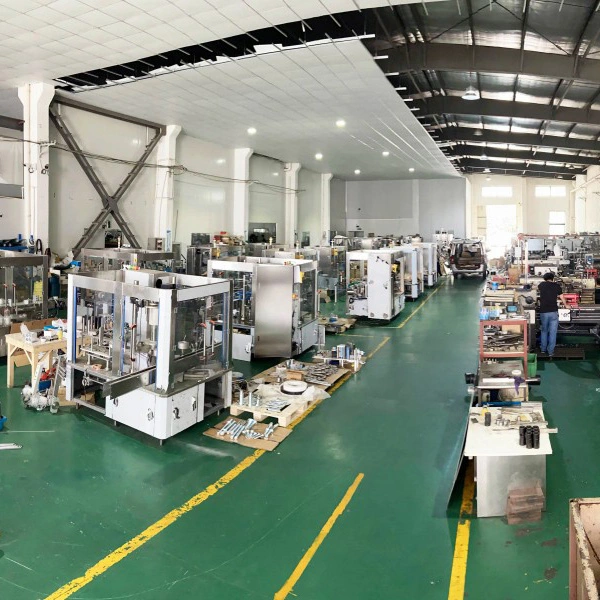

Vores faciliteter dækker R&D, præcisionsbearbejdning og maskintest, understøttet af et integreret produktions- og serviceteam. Vi har gennemført mærkningsprojekter for krydderier, personlig pleje og farmaceutiske applikationer samt automatiserede produktionslinjer til oversøiske kunder.
A: Ja. Den understøtter enkeltside-, dobbeltside- og hjørnemærkning til firkantede og rektangulære beholdere. Flade flasker kan håndteres ved at skifte armaturmodulet. Specialløsninger fås til specielle flaskeformer.
A: Ja. Hastigheden kan justeres løbende for at matche produktionslinjen.
A: Ja. Armaturets moduler er hurtige at skifte, og de fleste justeringer er uden værktøj.
A: Hver station kan indstille holdekraften og vinklen uafhængigt. Dette holder flaskerne stabile ved høj hastighed og forbedrer nøjagtigheden af hjørnemærkning.
A: Ja. Maskinen er designet til at være vandtæt, støvtæt og korrosionsbestandig til fugtige miljøer.
A: Ja. Erfarne ingeniører kan sendes til udlandet til installation, idriftsættelse og operatørtræning.
